型號:GSS7000系列
該產品資料描述了GSS7000多頻率、多GNSS RF模擬解決方案的功能,并提供了相關的技術數據和配置信息。

產品描述

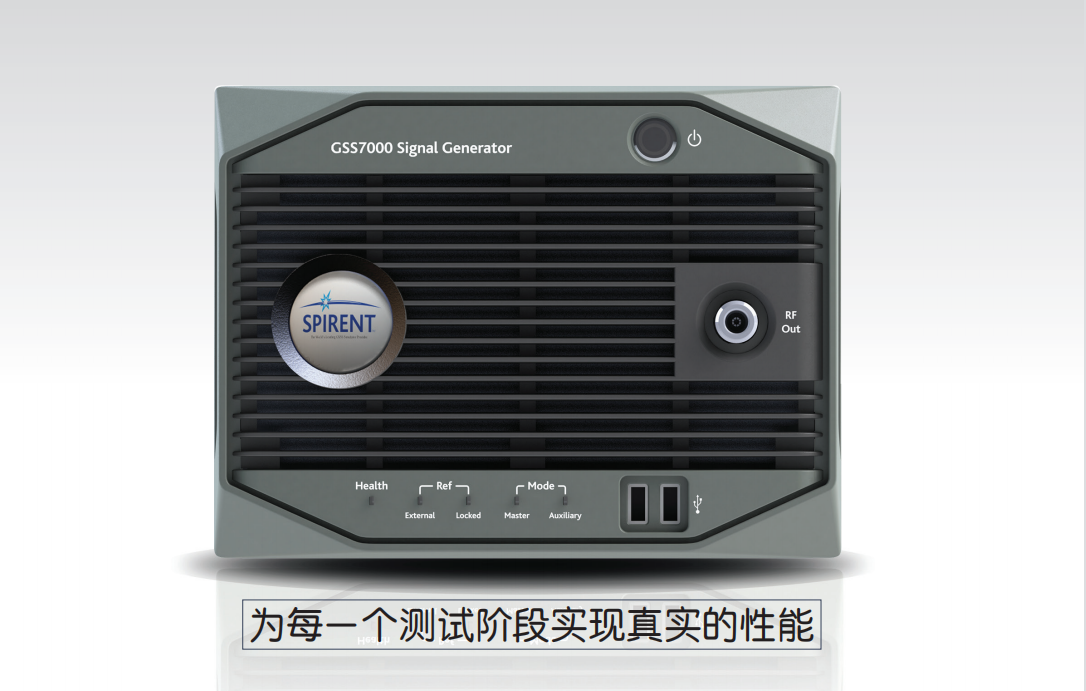

凯发k8国际 為每一個測試階段實現真實的性能

 專業服務 支持服務

測試場景測試套件


分析和報告 數據庫云庫

自動化測試

TestBench

測試儀器

思博倫的 GSS7000 系列多 GNSS 多頻率模擬器還可以

跟隨您的 GNSS 測試需求而不斷擴展升級。 GSS7000 支持 GPS、GLONASS、北斗、Galileo、QZSS和 SBAS L1/E1/B1、L2/B2 及 L5/E5 信號。

特性

■ 支持GPS、GLONASS、北斗、Galileo、QZSS和SBAS。

■ 一套系統中提供最多256個信道,可在各星群間靈活分配。

■ 可根據您需求的增長進行現場升級,將服務中斷時間降至最低。

■ 便攜式的場景能夠有效促進協作。

■ 同級領先的精度、保真度和可靠性。

■ 可保存和對比被測設備數據。

■ 接收機天線模式建模。

■ 從日志記錄的NMEA導入運動。

■ 可選擇場景生成和模擬控制軟件。

■ SimTESTTM:可利用Google Maps®的路線匹配軌跡數據實現測試控制。

■ SimREPLAYTM:交互式的運行時控制,可提取輔助數據。

■ SimREPLAYplusTM:導入遠程軌跡、編輯時間、日期 和位置。

■ SimGENTM:全面的星群、傳播和載具建模,并提供

靈活的數據采集能力。


從事消費設備和精確民用 PNT 應用領域多 GNSS 產品開發、集成或驗證工作的用戶可以在一系列受控、可重復的條件下,對產品的性能進行充分的驗證。

GSS7000提供全系列出色的精度、保真度和可靠的信號仿真,確保在每一階段為您實現真實的性能。

該解決方案提供全系列的硬件集成信號,包括1PPS輸入/輸出、10MHz輸入/輸出,以及硬件觸發等。

GSS7000多GNSS模擬器可獲得一系列場景生成和模擬器控制軟件包的支持,包括特性豐富的思博倫SimGENTM。每種軟件包都具備一系列的能力, 從包容全部功能的SimGENTM,到更適用于生產或集成/驗證測試進程的各類套  裝等。

SimGENTM可提供完整且靈活的場景生成能力,包括對星群、傳播、地面阻擋、天線模式、多徑、載具軌跡和各類錯誤模型的控制。


SimREPLAYplusTM使用戶能夠遠程定義載具軌跡,并添加了編輯時間、日期和位置的能力。SimREPLAYplusTM則允許用  戶在本地生成各類場景,其中的特性可與SimREPLAYTM支持 用戶所獲得的在線工具相媲美。

SimREPLAYTM支持模擬器回放預先定義場景的運行方式,是



SimGEN
TM可以對場景進行保存,并將其用于SimREPLAY TMSimREPLAYplus TM

SimREPLAYplus TM


SimTEST TM

執行重復式對比測量的理想工具。適用于SimREPLAYTM的場 景可從多種來源獲得,包括在線場景。

SimTESTTM為常規測試提供易用且精確的能力,包括從谷歌地圖®生成的路徑匹配(route-matched)軌跡數據。

規格(暫行) 輸出頻率

■ GPS L1 C/A 1575.42 MHz

■ GPS L2 C/A 1227.6 MHz

■ GPS L5 I/Q 1176.45 MHz

■ GLONASS L1 C/A 1602 MHz

■ GLONASS L2 C/A 1245.781 MHz

■ GALILEO E1 OS 1575.42 MHz

■ GALILEO E5 a/b 1191.795 MHz

■ 北斗2 B1I 1561.098 MHz

■ 北斗2 B2I 1207.14 MHz

信號精度

■ 偽距 ±0.002m

■ 偽距率 ±0.001m/s

■ 信道間偏差 0

信號質量

■ 亂真(最大) -30dBc

■ 諧振(最大) -35dBc

■ 相位噪音(最大) 0.02 rad RMS

■ 頻率穩定性 ±5 x 10-10

信號電平

■ GPS/SBAS額定 -130dBm

■ GLONASS額定 -131dBm

■ 北斗額定 - 130dBm

■ Galileo額定 -128.5dBm

■ 電平控制范圍 +15 / -40 dB

■ 電平控制分辨率 0.1dB

■ 電平控制精度 ±0.5dB

物理和電氣規格(信號生成器)

■ 尺寸(寬x深x高) 238x572x177(毫米)

■ 重量 12千克

■ 電源 110/240伏交流 50/60Hz

* 規格變化將以此產品資料的更新數據為準
