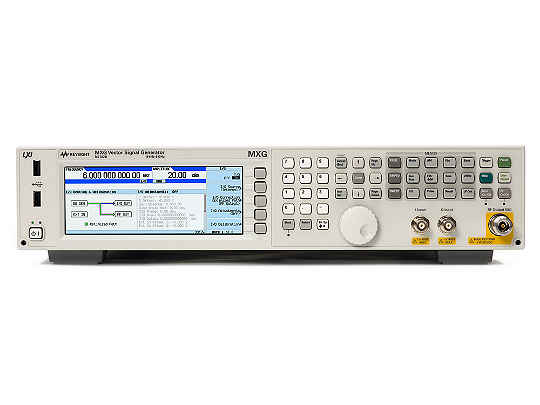

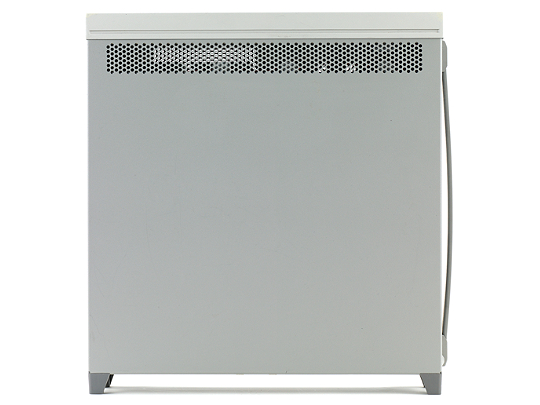

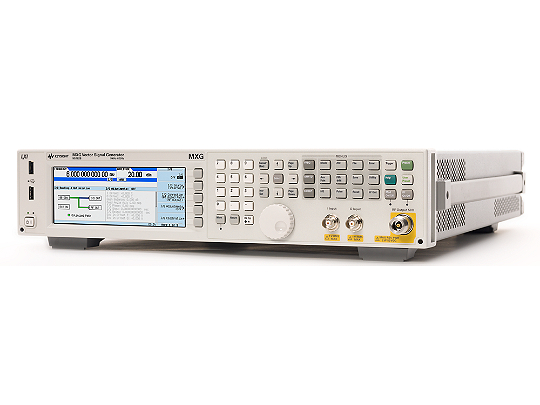

N5182B MXG X系列射頻矢量信號發生器描述

N5182B MXG X 系列射頻矢量信號發生器描述
純凈、精密的 MXG
無論您想要線性射頻鏈路還是經過優化的鏈路預算，MXG 都能滿足您的需求：相位噪聲、ACPR、通道編碼等。利用 MXG 最大程度地提升您的器件和設計性能。
利用優異的硬件性能生成您所需的信號
•利用無與倫比的相位噪聲和雜散性能，以測試雷達接收機的靈敏度、表征 ADC 或混頻器信噪比、查找接收機帶外抑制
•利用業界領先的 ACPR 和輸出功率，驅動功率放大器并表征非線性特性
- 利用唯一的、均衡的 160 MHz 射頻帶寬綜合解決方案，以測試寬帶接收機和元器件（例如 802.11ac WLAN）
使用最復雜的應用來測試廣泛的信號
•使用 Signal Studio 軟件，支持針對蜂窩通信、無線連通性、視頻和跟蹤/導航應用的多種技術
•使用實時功能仿真 LTE、GNSS 和 DVB 等實際信號
•充分利用 1 GSa 回放存儲器，使用獨有的波形執行長時間、隨時間變化的接收機功能測試
利用低擁有成本實現資源最大化

•以第一代 MXG 的高平均故障間隔時間（MTBF）為基礎，增加正常運行時間
•自我維護策略和低成本維修可把停機時間和費用降至最低

N5182B MXG X 系列射頻矢量信號發生器主要特性與技術指標
信號特征
•9 kHz ～ 3 或 6 GHz
•在 3 GHz 時提供 +24 dBm 指定功率，帶有電子衰減器
•1 GHz 和 20 kHz 偏置時，相位噪聲為 -146 dBc
•≤-73 dBc ACP W-CDMA 64 DPCH 和 <0.4% EVM 160 MHz 802.11ac
調制和掃描
•AM、FM、ØM 和窄脈沖
•10 MHz 多功能發生器和低頻輸出
•數字步進和列表掃描模式
•l/Q 調制：ASK、FSK、MSK、PSK、QAM 、定制 I/Q
基帶生成和信號生成
•160 MHz 內置基帶發生器（+/- 0.2 dB 平坦度）：任意波形和實時 I/Q 信號
•1 Gsa 回放存儲器和 30 GB 內置或 8 GB 外置移動閃存卡
•任意信號和實時信號：LTE、HSPA+、WLAN、GNSS、DVB 等 - 信號生成 [link to collection ID 1000002073]
•使用 N5102A 的數字 I/O、MIMO 和射頻衰落以及 PXB 基帶發生器和通道仿真器完成多通道基帶生成 [link to product page ID 1455099]
自動和通信接口
•1000BaseT LAN、LXI、USB 2.0 和 GPIB
•SCPI、IVI-COM、MATLAB 驅動器
•向后兼容 ESG、MXG、PSG 和 8648x 等
•Keysight(原Agilent) USB 功率探頭可以兼容嵌入式顯示和 SCPI 控制
